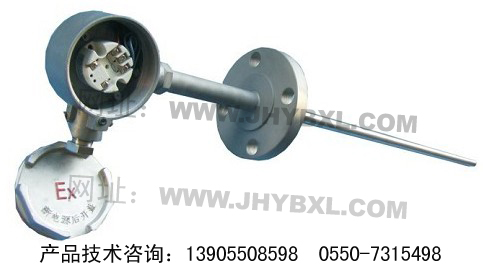

名称:带温度变送器隔爆热电偶
编号:Pro20091230143555
型号:
价格:
厂商:
时间:2009/12/30 14:36:43
购买:

应用:
  通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的-200℃~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
工作原理:
  隔爆热电偶利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰温度传不到腔外,从而进行测温。热电偶(阻)生产的热电动势(电阻值)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4~20mA的直 流电信号给工作仪表,工作仪表便显示出所对应的温度值。

主要技术参数:

特点:
●二线制输出4~20mA,抗干扰能力强;
●节省补偿导线及安装温度变送器费用;
●测量范围大;
●冷端温度自动补偿,非线性校正电路;

 产品执行标准
 IEC 584
 IEC 1515
 IEC 751
 JB/T 5518-91
 JB/T 7391-94
 GB 3836-2000
输出信号:4~20mA,负载电阻250Ω,传输导线电阻100Ω
输出方法:二线制

精度等级
●温度变送器精度等级:0.1;0.2;0.5
●显示器精度:模拟指示2.5级;数字显示1.0级
供电电源:24V.DC±10%
防护等级:IP65
防爆等级:
隔爆形:dIIBT4,dIICT5,dIICT6
本质安全形:iaIICT6

绝缘电阻:
仪表输出接线端子与外壳之间的绝缘电阻应不小于50MΩ。

热响应时间:
当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间,通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响时间;当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;

基本误差:
带温度变送器的热电偶(阻)基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
即:△=△1+△2
  △1为热电偶或热电阻的基本误差;
  △2为温度变送器的基本误差。
